MEDIDOR DE FLUJO

Lectura Directa

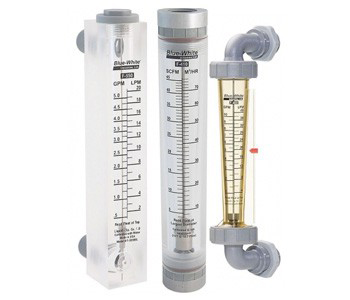

Medidor de Flujo de Lectura Directa

Descripción

Medidor conformado por un tubo transparente de longitud y diámetro variable, con un flotante perforado para permitirle flotar y ser capaz desplazarse y leer directamente el caudal.

Características generales:

  • Materiales de Fabricación: Acrílico acabado pulido, Polisulfona y Polisulfona Fuerte. Plásticos altamente resistentes a impactos, presión, químicos y temperaturas.
  • Caudales desde 0,1 litros por minuto.
  • Escala Dual: Litros por minuto / Galones por minuto.
  • Presión de Operación: 130 – 150 psi.
  • Flotante Guía: Acero inoxidable 316. Opcional: Hastelloy, PVDF, Teflon
  • Para tuberías desde 3/8” hasta 8”
  • Disponibles para Líquido y para Aire.



Ultrasonido

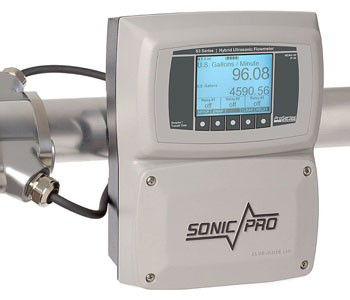

Medidor de Flujo por Ultrasonido

Descripción

Consta de un par de sondas, que trabajan en pares, como emisor y receptor. La placa de cerámica o emisora de una de las sondas es excitada por un impulso de tensión, generándose una onda ultrasónica que se propaga a través del fluido a medir hasta la otra placa receptora transformándolo en una señal eléctrica. El convertidor de medida determina los tiempos de propagación del sonido en sentido y contrasentido del flujo en un medio liquido y calcula la velocidad de circulación a partir de ambos tiempos. Y a partir de la velocidad se determina el caudal.

Características:

  • Puede seleccionarse el Modo de Operación: Doppler o Tránsito.
  • Se coloca en el exterior de la tubería, no es invasivo.
  • Display de alta calidad QVGA blacklit LCD, 320 x 240 pixel.
  • Cajetin Nema 4X (IP66) lavable.
  • Configurado de fábrica.
  • Salida: 4 – 20 mA
  • Salida de pulso 0 – 10000 Hz
  • Ship de memoria 32 MB. Opcional:
  • “Smart Communications and Control”, permite la conexión con el equipo a través de una computadora externa via RS-232, RS-485, USB, Ethernet.
  • Permite acceso en tiempo real al display, a la data, y configuración del sistema.



Tipo Turbina

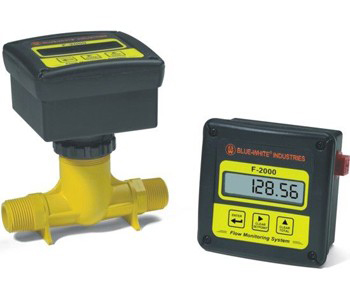

Medidor de Flujo Tipo Turbina

Descripción

Características generales:

  • Materi4ales de Fabricación Cuerpo: Polipropileno, PVDF, PVC y Acero Inoxidable.
  • Material de Fabricación Turbina / Eje: PVDF.
  • Máxima Presión de Operación: 130 psi serie MicroFlo / 300 psi Serie 1000 y 2000.
  • Máxima Temperatura: 93°C.
  • Caudales desde 0,4 hasta 8000 galones por minuto.
  • Opciones de Medición: Caudal, Totalizador, Caudal y Totalizador.
  • Disponible serie 2000: Salida 4-20mA, alarma, control de proceso, dosificación proporcional de químicos.
  • Pantalla LCD, 6 a 8 dígitos, hasta 4 decimales.
  • Serie 1000 opera con 2 Baterías AAA, Serie 2000 2 Baterias AAA ó transformador AC/DC.
  • Serie 2000 permite conexión remota del Display.

Ponemos a su disposición una gran variedad de medidores de flujo: De Lectura Directa, Tipo Turbina, y por Ultrasonido. Cada uno fabricado con tecnología de punta, capaces de monitorear niveles de fluidos en puntos determinados, totalizarlos, almacenarlos en una memoria temporal y/o portátil, mostrarlos por pantalla digital. De acuerdo a la aplicación, es posible transferir estos datos a un computador, puerto de conexión USB, Salidas de 4 – 20 mA entre otras.
